Conas a Oibríonn Teagmhálaithe agus Fiúsanna DC le Chéile?

I. Sainmhíniú Feidhmeach: Ailtireacht Chosanta Déshraith le Róil Shoiléire

DC Teagmháil: Lasc Feidhmeannach Inrialaithe

Is gléas lasctha leictrimheicniúla é teagmhálaí DC a nascann agus a dhínascann ciorcaid DC ardchumhachta faoi orduithe córais rialaithe. I measc a phríomhfheidhmeanna i stáisiún muirir tá:

• Rialú Tosaigh/Stop Muirir: Dúnann sé chun an cosán luchtaithe a bhunú ar ordú ón BMS nó ón rialtóir luchtaithe, agus osclaíonn sé le dínascadh nuair a bheidh sé críochnaithe.

•Leithlisiú Éigeandála: Déanann sé dícheangal cumhachta rialaithe nuair a fhaigheann sé orduithe nuair a bhraitheann an córas coinníollacha neamhghnácha amhail ró-teocht, ró-voltas nó lochtanna inslithe.

•Bainistíocht Réamhmhuirir: Oibríonn sé le friotóir réamh-mhuirear chun sruth inrush a theorannú sula ndéantar an príomhchiorcad a fhuinneamh, ag cosaint na toilleoirí bus.

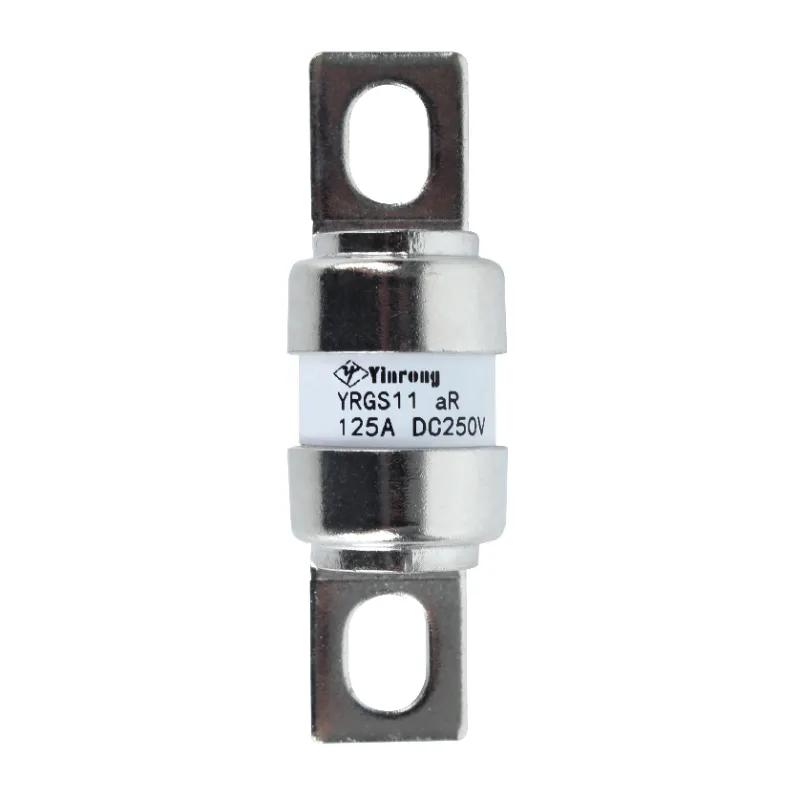

DC fiús: Feiste Cosanta Éighníomhach deiridh

Is eilimint chosanta aonúsáide é fiús a chuireann isteach go hiontaofa ar shruthanna locht sula ndéanann siad damáiste do-aisiompaithe. Is iad na difríochtaí bunúsacha idir fiúsanna mearghníomhaithe de ghrád leathsheoltóra a úsáidtear i stáisiúin luchtaithe DC agus gnáthfhiúsanna tionsclaíocha:

•Freagra Micreathúil: I bhfad níos tapúla ná na deich milleasoicindí atá riachtanach do ghníomhú meicniúil teagmhálaitheora.

•Tréithe a Theorannú Reatha: Cuireann sé srian ar fhuinneamh srutha locht laistigh de theorainneacha na bhfeistí cumhachta iartheachtacha a sheasamh (IGBT/SiC).

•Cumas Múchadh Stua DC: Idirbhriseadh iontaofa i gcórais 500V–1500V DC gan riosca adhainte.

•Achoimre ar Shuíomh: Is é an teagmhálaí an "geata sábháilteachta" rialaithe; Is é an fiús an fíor-riachtanach "líne deiridh na cosanta."

II. Loighic Innealtóireachta na Meaitseála Comhordaithe

Tá dearadh cosanta stáisiúin luchtaithe i bhfad ó dhá fheiste a shuiteáil go simplí san imfhálú céanna. Is ionann a gcaidreamh comhordaithe agus croí-loighic theicniúil na hailtireachta cisealta cosanta.

Topology Chuarda Cumhachta tipiciúla

Ionchur Eangaí → Modúl AC/DC → Bus DC → Fiús → Príomhtheagmhálaí → Teagmhálaí Réamhluchtaithe + Friotóir → Comhéadan Feithicle

Ordlathas Cosanta agus Uainiú Freagartha

Modhanna Teip tipiciúla ó Chomhordú Mímheaitseála

Croíchritéar Dearaidh: Caithfidh luach I²t ligthe an fhiúis a bheith níos lú go docht ná an gearrchiorcad a sheasamh luach I²t an teagmhálaí cosanta.

III. Cúig Phríomh-Pharaiméadar Teicniúla maidir le Meaitseáil agus Roghnú

1. Voltas Rátáil: DC-Shonrach le Corrlach cuimsithí

Ós rud é nach bhfuil aon phointe trasnaithe náid nádúrtha ag sruth DC, tá díothú stua i bhfad níos deacra ná mar atá i gcórais AC. Mar sin, tá difríocht bhunúsach idir an loighic roghnúcháin le haghaidh feistí DC-shonracha agus feistí AC.

Prionsabal Roghnúcháin: Caithfidh voltas rátáil an fhiús agus an teagmhálaí a bheith ≥ uasvoltas bus DC an chórais.

• Ardán luchtaithe 800V → 1000V DC nó rátáil níos airde molta

• Córas stórála fuinnimh 1500V → Ní mór 1500V DC nó rátáil níos airde a roghnú

Rabhadh Innealtóireachta: Toirmeasc go docht ar tháirgí de réir ráta AC a chur in ionad feistí a bhaineann go sonrach le DC. Is féidir iarmhairtí tubaisteacha a bheith mar thoradh ar mhainneachtain an stua a mhúchadh go héifeachtach le linn briseadh locht.

2. Reatha Rátáilte: Corrlach le haghaidh Teagmhálaithe, Ríomh I²t le haghaidh Fiúsanna

DC Teagmháil:

•Ba cheart go sáródh rátáil an tsrutha leanúnaigh uassruth aschuir an stáisiúin luchtaithe.

•Fachtóir taithí innealtóireachta: Roghnú molta ag thart ar 1.2 ×.

DC fiús:

•Ní ceadmhach roghnú a bheith bunaithe ar shruth rátáilte amháin; Ní mór measúnú cuimsitheach a dhéanamh ar acmhainn i²t agus bhriseadh.

•Ní mór I²t leá fiús a bheith faoi bhun I²t an mhodúil leathsheoltóra cosanta (IGBT/SiC).

•Fachtóir taithí innealtóireachta: Roghnú molta ag thart ar 1.5 ×.

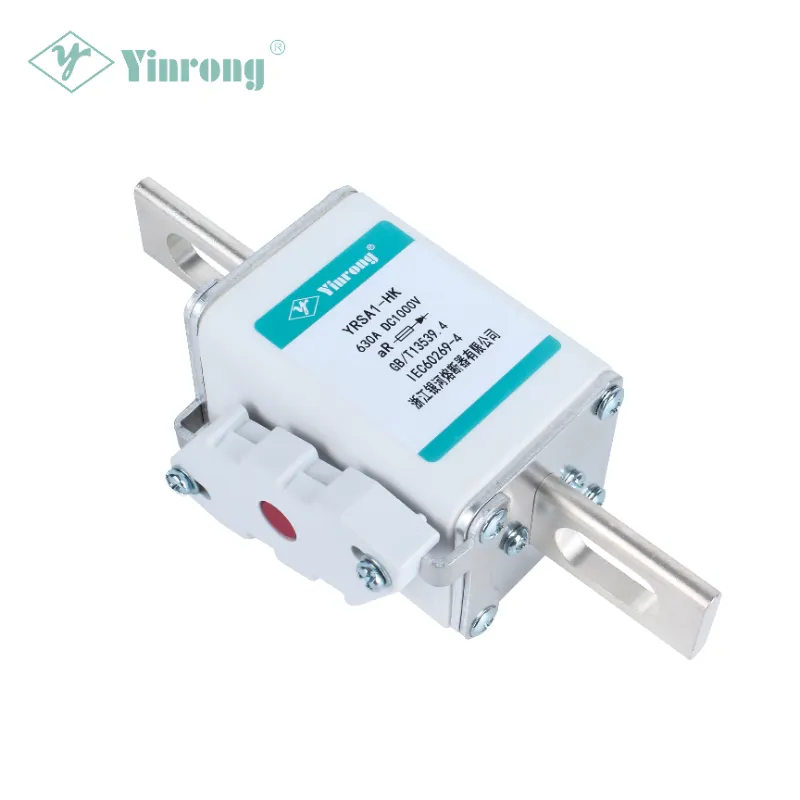

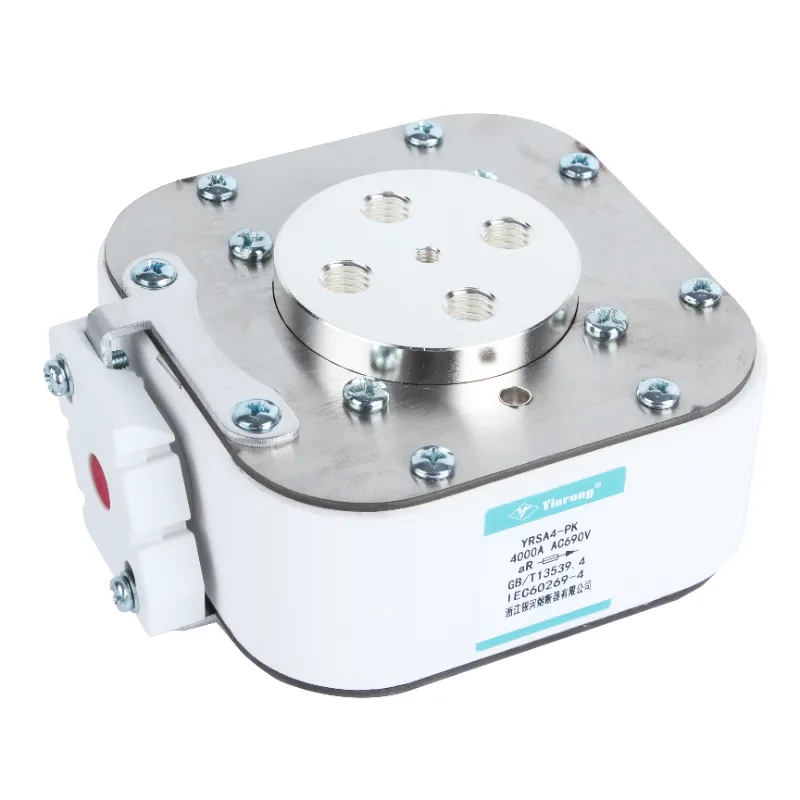

An tsraith YRSA ó Zhejiang Galaxy Fuse clúdaíonn sé voltais rátáilte ó 690V go 1500V agus sruthanna rátáilte ó 10A go 3000A, ina bhfuil eilimintí fiúsanna inathraithe trasghearrtha de chopar íon airgead-phlátáilte nó airgead íon, lonnaithe i bhfeadáin ceirmeacha alúmana ard-neart, le gaineamh Grianchloch ard-íonachta mar mheán múchta stua.

3. Comhordú I²t: An Príomh-Pharaiméadar de Dhearadh Meaitseála

Is é I²t (aimpéar-soicindí cearnacha) an táscaire cainníochtúil is tábhachtaí maidir le roghnú meaitseála fiús agus teagmhálaitheora.

Caidrimh Shrianta Roghnúcháin:

Tá luachanna I²t íseal, cumas láidir teorannaithe srutha, agus cumas ard briseadh, oiriúnach do chosaint gearrchiorcad feistí leathsheoltóra agus trealamh iomlán i sraith fiús ag gníomhú go tapa Galaxy Fuse.

4. Comhordú Roghnach Ama Reatha

In ailtireacht chosanta il-leibhéil, ní mór don fheiste cosanta is gaire don phointe locht oibriú ar dtús.

5. Teocht Chomhthimpeallach agus Derating

Baintear feidhm as stáisiúin luchtaithe thar raon leathan timpeallachtaí, agus áiríonn riachtanais innealtóireachta ó -40°C teochtaí ísle go +85°C teochtaí arda. Ní mór fiúsanna agus teagmhálaithe a bheith de réir cumais de réir na teochta comhthimpeallaí iarbhír.

IV. Réaltra Fuse: An Rogha Gairmiúil do Chosaint Stáisiúin Muirearú DC

Bunaithe i 1980,Zhejiang Galaxy Fuse Co., Ltd. Is fiontar gairmiúil fiús é a chomhtháthaíonn T&F, tástáil, déantúsaíocht, díolachán agus allmhairiú/onnmhairiú. Mar phríomhfhiontar faoin iar-Aireacht Foirgníochta Meaisín agus monaróir na príomhchúiseanna le fiúsanna sa tSín, clúdaíonn príomhtháirgí na cuideachta fiúsanna fótavoltach DC, fiúsanna nua feithiclí fuinnimh, agus fiúsanna stáisiúin luchtaithe. Comhlíonann táirgí IEC 60269, GB/T 13539.4, agus caighdeáin idirnáisiúnta agus intíre eile, agus déantar iad a onnmhairiú chuig níos mó ná 80 tír agus réigiún lena n-áirítear an Eoraip, Meiriceá, Oirdheisceart na hÁise, agus an Meánoirthear.

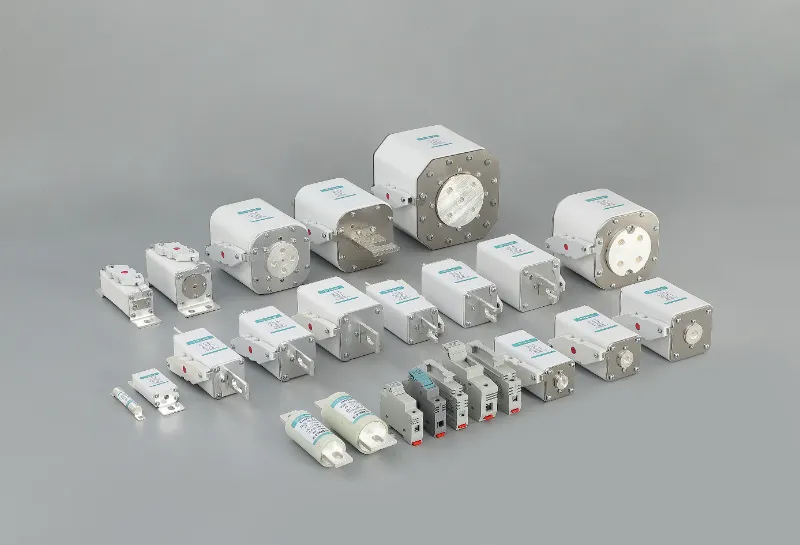

Sraith Táirgí Cosanta DC Molta do Stáisiúin Muirearú

Buntáistí Teicniúla Lárnacha Galaxy Fuse

•Deimhnithe Idirnáisiúnta Sraith Iomlán: Tá deimhnithe TÜV, UL, CE, agus CQC tar éis pas a fháil ó shraith iolrach. Clúdaíonn córais bhainistíochta IATF 16949, ISO 9001, ISO 14001, agus ISO 45001.

•Réitigh Comhordaithe Lánfhásta: Taithí fhairsing chomhordaithe innealtóireachta le teagmhálaithe DC príomhshrutha agus réitigh roghnóireachta aibí.

• Críochnaigh Tacaíocht Sonraí Teicniúla: Soláthraíonn sé cuair I²t tomhaiste agus cuair srutha scoite chun ríomhanna beachta comhordaithe le teagmhálaithe a éascú.

• Carnadh domhain teicniúil: Tá os cionn 48 paitinn mhúnla fóntais agus aireagáin aige le haghaidh déantúsaíocht táirgí fiús, agus aithníodh é mar fhiontar ardteicneolaíochta náisiúnta in 2017.

•Rannpháirtíocht Chaighdeánach Tionscail: Comhlíonann táirgí GB/T 13539.4, IEC 60269, agus iliomad caighdeáin idirnáisiúnta agus intíre eile.

V. Conclúid

Is féidir achoimre theicniúil a dhéanamh ar mheaitseáil teagmhálaithe agus fiúsanna i stáisiúin luchtaithe DC mar: cisealú feidhmiúil, comhordú uainiúcháin, agus comhghlasáil paraiméadar.

•Déanann an fiús cur isteach ar shruth gearrchiorcaid leibhéal micrea-dara chun sábháilteacht IGBT/SiC agus leathsheoltóirí cumhachta eile a chinntiú.

•Tá an teagmhálaí freagrach as lascadh rialaithe a bhainistiú, as gnáthorduithe tosaithe/stada agus aonrú éigeandála a chur i gcrích.

• Feidhmíonn an dá cheann mar iomarcaíocht chúltaca frithpháirteach, rud a chruthaíonn bacainn dhéshábháilteachta.

Nuair a dhéantar iad a mheaitseáil i gceart, comhlíonann gach ceann acu a chuid dualgas féin le ciseal cosanta; nuair a dhéantar mímheaitseáil orthu, raon na hiarmhairtí ó theip cosanta go lasadh trealaimh.

Le breis agus 40 bliain de thiomantas do T&F agus déantúsaíocht fiús d’ardchaighdeán, tá Galaxy Fuse tiomanta do réitigh chosanta ciorcaid atá sábháilte agus iontaofa a sholáthar do stáisiúin luchtaithe DC.

Le haghaidh tacaíocht theicniúil ar roghnú fiús do chórais cosanta stáisiúin mhuirearú DC nó comhordú le teagmhálaithe, le do thoildéan teagmháil le foireann theicniúil Galaxy Fuse.
