Fiús Fast Gníomhach vs. Gnáthfhiús: Cad é an Fíordhifríocht?

I ndearadh córais leictreonacha cumhachta, cinneann roghnú fiúsanna corrlaigh sábháilteachta trealaimh agus éifeachtacht na cosanta locht. Nuair a bhíonn fiúsanna atá ag gníomhú go tapa i gcoinne gnáthfhiúsanna, déanann go leor innealtóirí roghanna garbha bunaithe ar shruth agus voltas rátáilte amháin, ag breathnú ar dhifríochtaí bunúsacha in eolaíocht ábhair, meicníochtaí freagartha, agus cásanna feidhmchláir. Féadfaidh rioscaí tromchúiseacha a bheith ag baint leis an maoirseacht seo i gcórais nua stórála fuinnimh agus fuinnimh.

Soláthraíonn an t-alt seo anailís chórasach ar na príomhdhifríochtaí idir fiúsanna atá ag gníomhú go tapa agus fiúsanna gnáth - ó dhearadh struchtúrach agus meicníochtaí comhleádaithe go teorainneacha feidhmithe - chun cabhrú le hinnealtóirí cinntí roghnóireachta cruinne a dhéanamh.

Struchtúr agus Ábhair: Ó "Sreang Miotail" go "Eilimint Chomhleáite Beachtais"

Is gnách go ndéantar an eilimint chomhleáite de ghnáthfhiús de shreang mhiotail de chruth geoiméadrach, ag a bhfuil struchtúr simplí agus costas déantúsaíochta íseal. Braitheann a loighic comhleádaithe ar theas Joule ginte ag an sruth ró-ualaithe féin; nuair a shroicheann carnadh teasa an pointe leá, leáíonn an eilimint agus osclaíonn sé an ciorcad. Déanann an dearadh seo oiriúnach do chásanna nach bhfuil freagairt thapa ríthábhachtach, mar chosaint ró-ualaithe do cháblaí agus sreanga.

Tá an fiús atá ag gníomhú go tapa, áfach, optamaithe go speisialta ó thaobh ábhar agus struchtúr araon. Tá a eilimint chomhleáite déanta as airgead íon, copar airgead-phlátáilte, nó copar íon, múnlaithe mar stiall tanaí dronuilleogach le necks poll ciorclach cúngaithe, agus spotaí sádrála ísealphointe leáphointe réamhshuite ag láithreacha sonracha. Luíonn seiftiúlacht an dearaidh seo nuair a tharlaíonn ró-ualach nó sruth gearrchiorcaid iolrach íseal, go leánn an láthair sádrála ar dtús, agus trí éifeacht mhiotaleolaíochta, luasghéaraíonn sé scaradh tapa na heiliminte ag an muineál cúngaithe, ag baint amach briseadh ciorcaid i mio-soicindí go milleasoicindí.

Go bunúsach, bíonn gnáthfhiúsanna ag brath ar "carnadh teasa nádúrtha," agus baineann fiúsanna mearghníomhaithe amach "briseadh gníomhach luathaithe" trí innealtóireacht struchtúrach agus ábhar - is é seo an difríocht is bunúsaí idir an dá cheann.

Luas Freagartha: An Bhearna Millisecond vs

Is é an luas freagartha an t-idirdhealú is iomasach idir an dá chineál fiús.

Maidir le gnáthfhiúsanna, tá an t-am comhleádaithe comhréireach go contrártha leis an iolrachas reatha ró-ualaithe: dá airde an sruth a sháraíonn an luach rátáilte, is ea is giorra an t-am comhleá; os a choinne sin, ag iolraithe ró-ualaithe níos ísle, féadfaidh an t-am comhleá síneadh go cúpla soicind nó fiú níos faide. Tá an tréith "moill ama" seo inghlactha i gcosaint cábla toisc go bhfuil cumas teirmeach áirithe agus cumas ró-ualach gearrthéarmach ag cáblaí.

Iompraíonn fiúsanna mearghníomhaithe go hiomlán difriúil. A bhuíochas leis an meicníocht "luathú" de spotaí sádrála íseal-leáphointe agus éifeacht tiúchan reatha-dlúis an struchtúir muineál cúngaithe, is féidir le fiúsanna atá ag gníomhú go tapa an ciorcad a ghlanadh laistigh de na milleasoicindí nó fiú micreasoicindí. Ní dhéantar an luas mór seo a shaothrú ar a shon féin ach chun sruth locht a bhaint laistigh den teorainn ama ar féidir le feistí leathsheoltóra (cosúil le IGBTanna, SiC MOSFETs, agus dé-óidí coigeartóirí) a sheasamh - is gnách go mbíonn lamháltas teirmeach leathsheoltóra ar ord na milleasoicindí amháin, agus ní féidir le gnáthfhiúsanna an riachtanas cosanta seo a chomhlíonadh.

Cásanna Feidhmchláir: Sainmhínigh Spriocanna Cosanta an Loighic Roghnúcháin

Sainmhínítear go nádúrtha teorainneacha feidhmchlár na bhfiúsanna mearghníomhaithe agus gnáthfhiúsanna ag a saintréithe freagartha faoi seach.

Úsáidtear gnáthfhiúsanna go príomha le haghaidh ró-ualach agus cosaint gearrchiorcaid ar cháblaí agus sreanga. Tá táimhe teirmeach áirithe ag cáblaí; ní dhéanann ró-ualaí gearrthéarmacha damáiste inslithe láithreach, agus mar sin tá moill áirithe ar oibriú fiús ceadaithe. Míníonn sé seo an fáth a n-úsáidtear gnáthfhiúsanna go forleathan i bhfoirgnimh dáileacháin agus línte cumhachta tionsclaíochta.

Ar an láimh eile, tá fiúsanna atá ag gníomhú go tapa deartha chun feistí cumhachta leathsheoltóra agus tionóil choigeartóirí a chosaint. I inverters fótavoltach, tá stáisiúin luchtaithe DC, agus tiontairí stórála fuinnimh (PCS), modúil IGBT agus SiC an-leochaileach do forshrutha - a luaithe a tharlaíonn ciorcad gearr, ní mór an sruth a ghlanadh laistigh de na céadta micreasoicindí, nó déanfar damáiste buan don fheiste. Is iad fiúsanna mearghníomhaithe an réiteach don riachtanas seo.

Go háirithe i gcórais stórála fuinnimh (ESS), tá sé ríthábhachtach fiúsanna ardluais a chur i bhfeidhm. Tá ardvoltas DC, ard-mhéid reatha, agus gan aon trasnú nialasach nádúrtha i gceist le sruthanna gearrchiorcaid i mbraislí ceallraí, rud a chuireann dian-éilimh ar chumas cur isteach agus feidhmíocht múchadh stua. Ní mór fiúsanna DC ardluais le haghaidh stórála fuinnimh freagairt thapa a sholáthar ach freisin stuanna a mhúchadh go hiontaofa gan srianadh faoi choinníollacha DC ardvoltais, agus cumas briste leordhóthanach a thairiscint chun na sruthanna gearrchiorcaid an-ard a láimhseáil is féidir le braislí ceallraí a sheachadadh.

Aicmiú IEC: An Roinn Theicniúil idir aR agus gG

Ó thaobh chaighdeáin fiúsanna an Choimisiúin Leictriteicniúil Idirnáisiúnta (IEC), déantar an difríocht idir fiúsanna atá ag gníomhú go tapa agus gnáthfhiúsanna a chainníochtú agus a chaighdeánú tuilleadh.

Is gnách go dtagann fiúsanna gnáth isteach sagG(cosaint cábla lán-raon), a thairgeann ró-ualach iomlán agus cosaint gearrchiorcaid ach le hamanna oibriúcháin réasúnta níos faide, oiriúnach le haghaidh dáileadh ginearálta agus cosaint cábla.

Baineann fiúsanna tapa-ghníomhaithe leis anaR(cosaint leathsheoltóra páirteach-raon) aicme. Tá fiúsanna aR deartha go sonrach le haghaidh cosaint gléas leathsheoltóra, a bhfuil luachanna I²t an-íseal acu (fuinneamh ligthe isteach) agus cumas láidir sriantach reatha. Is féidir leo sruth an locht a ghearradh amach ag céim an-luath de locht, rud a theorannú fuinneamh locht laistigh de chumas withstand feistí leathsheoltóra. Ní láimhseálann fiúsanna aR cosaint ró-ualaithe íseal-il - sanntar an fheidhm seo do chórais rialaithe nó do theagmhálaithe, rud a chruthaíonn ordlathas feidhmiúil soiléir.

Réaltra Fuse: Réitigh Fiúsanna Ardluais le haghaidh Fuinneamh Nua agus Stóráil Fuinnimh

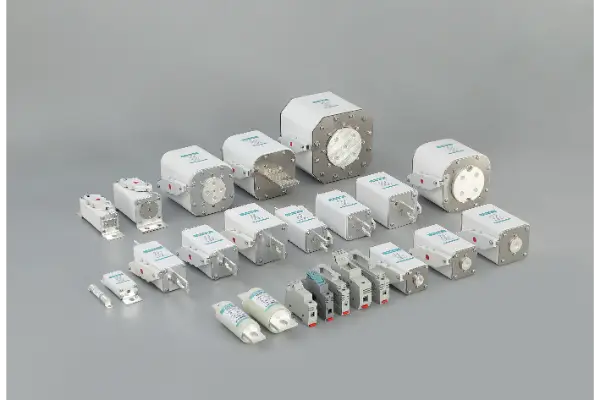

Réaltra Fusetá os cionn 40 bliain de thaithí aige i T&F agus déantúsaíocht fiús, ag tógáil saineolais theicniúil dhomhain sa deighleog fiús atá ag gníomhú go tapa. Maidir le hiarratais nua fuinnimh ar nós inverters fótavoltach, stáisiúin muirir DC, agus tiontairí stórála fuinnimh, cuireann Galaxy Fuse raon cuimsitheach de fiúsanna ardfheidhmíochta ardfheidhmíochta.

Fiúsanna Ardluais Tiomnaithe don Chóras Stórála FuinnimhIs príomhréimse fócais iad don Réaltra Fuse. Éilíonn córais stórála fuinnimh i bhfad níos mó ó fiúsanna ná ó fheidhmchláir thionsclaíocha ghinearálta: voltais DC suas le 1500V, sruthanna gearrchiorcaid ag sroicheann na céadta cileaimpéar, agus an gá atá le hiontaofacht stua-mhúchadh agus bhriseadh iomlán i dtimpeallachtaí ceallraí faoi iamh. Úsáideann táirgí sraith stórála fuinnimh Galaxy Fuse eilimintí in-chomhleáite airgid íon agus meáin stua-múchadh gaineamh Grianchloch ard-íonachta, in éineacht le dearaí struchtúir muineálaithe optamaithe, chun freagairt micrishicindic agus briseadh iontaofa a chinntiú faoi choinníollacha foircneacha.

Buntáistí Teicniúla Lárnacha:

● Eilimintí Copar Airgid / Airgid Phlátáilte:Cinntíonn pointe leá íseal agus seoltacht ard freagra tapa

● Struchtúr Muineál Optamaithe:Rialú beacht ar phointí comhleá le haghaidh briseadh stua comhsheasmhach

● Múchadh stua Gaineamh Grianchloch Ard-íonachta:Glacann sé fuinneamh stua go tapa agus cuireann sé srianadh faoi chois

● Deimhniú Iomlán:Comhlíonann táirgí IEC60269, GB13539, agus caighdeáin idirnáisiúnta eile, agus tá deimhnithe UL, TUV, agus CE ag sraith iolrach.

● Tacaíocht Sonraí Teicniúla Críochnaithe:Soláthraíonn sé cuair I²t tomhaiste agus cuair srutha scoite, rud a éascaíonn ríomhanna comhordaithe cosanta córais cruinne d'innealtóirí

Conclúid

Síneann an difríocht idir fiúsanna atá ag gníomhú go tapa agus gnáthfhiúsanna i bhfad níos faide ná an leibhéal dromchla "go tapa i gcoinne mall." Ó roghnú ábhar agus optamú struchtúrach go meicníochtaí freagartha agus aicmiú IEC, is ionann an dá cheann agus fealsúnachtaí cosanta atá go hiomlán difriúil.

Cosnaíonn gnáthfhiúsanna "acmhainn theirmeach" cáblaí; cosnaíonn fiúsanna atá ag gníomhú go tapa an "fuinneog leochaileach" de leathsheoltóirí. Sna hearnálacha nua fuinnimh agus stórála fuinnimh atá ag fás go tapa sa lá atá inniu ann, is scil riachtanach do gach innealtóir leictreonaice cumhachta é luach uathúil fiúsanna mearghníomhaithe a thuiscint agus a úsáid i gceart.

Réaltra Fuse – breis agus 46 bliain de thiomantas do mhonarú fiús ardchaighdeáin, tiomanta do réitigh chosanta ciorcaid atá sábháilte agus iontaofa a sholáthar do chórais nua domhanda fuinnimh agus stórála fuinnimh.

Le haghaidh tacaíocht theicniúil ar roghnú fiús ardluais le haghaidh stórála fuinnimh nó trealamh nua fuinnimh, le do thoildéan teagmháil leis an Réaltra Fusefoireann theicniúil.
