Anailís Roghnaithe ar Fiúsanna le haghaidh Cosaint Eagar Fótavoltach i gCóras Giniúna Cumhachta Grianfhótavoltach

Is éard atá i gcóras giniúna cumhachta fótavoltach (giorraithe mar PV) ná comhpháirteanna agus fochórais ar féidir leo fuinneamh solais teagmhais a thiontú ina fhuinneamh leictreach go díreach, agus is é an t -eagar fótavoltach an croí -aonad. Athraíonn an t -eagar fótavoltach an radaíocht gréine teagmhais go díreach i gcumhacht DC trí na painéil ghréine a nascadh leis an mbosca nasc eagar fótavoltach, agus ansin déanann sé é a chóineasú chuig an inbhéartóir nó é a chur i bhfeidhm go díreach tríd an mbosca nasctha. Mar chuid den chóras a bhaineann le suas le 70% den chostas, tá cosaint an eagar fótavoltach agus barrfheabhsú éifeachtúlachta giniúna cumhachta ina bpríomhréimsí forbartha teicneolaíochta.

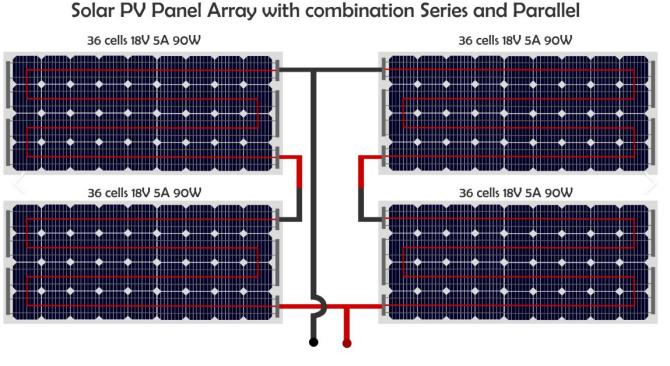

D'fhonn éifeachtúlacht an chórais fhótavoltacha a fheabhsú, tá painéil fhótavoltacha iolracha ceangailte i sraith chun teaghrán fótavoltach a dhéanamh, agus tá ilghrúpaí de teaghráin fhótavoltacha ceangailte go comhthreomhar le eagar fótavoltach a dhéanamh. Déantar sruth an eagar fótavoltach a chóineasú tríd an mbosca nasctha agus téann sé isteach sa nasc iarratais le sruth. D'fhonn cosc a chur ar an bpainéal fótavoltach a bheith ina ualach fuinnimh agus dul i bhfeidhm ar an éifeachtúlacht ghiniúna cumhachta foriomlán nuair a tharlaíonn locht, agus chun guaiseacha forshrutha a chosc de bharr mí -úsáidte nó abnormalities áitiúla, ní mór gach teaghrán fótavoltach a shuiteáil le fiúsanna ag an dá cheann. Nuair a tharlaíonn locht ciorcaid ghearr sa teaghrán fótavoltach, déanfaidh an fuse sraithe an chuid lochtach a shéideadh agus a leithlisiú go tapa chun gnáthoibriú an eagar ina iomláine a chinntiú.

Ina theannta sin, is féidir le fiúsanna eagar cosaint a sholáthar i gcoinne sruthanna a chothaítear ar ais ó chomhpháirteanna iartheachtacha, go háirithe nuair a bhíonn an sruth gearr-chiorcaid níos airde ná sruth teaghrán PV amháin. Ní mór go mbeadh cumas briste rátáilte an fhiús in ann na dálaí tromchúiseacha sin a chlúdach chun oibriú sábháilte an chórais a chosaint.

Caighdeáin Idirnáisiúnta agus Sonraíochtaí Baile

Maidir le cosaint an taobh PV DC, cuireann caighdeáin ábhartha idirnáisiúnta agus intíre treoir thábhachtach ar fáil. Mar shampla, Airteagal 690.99 de Chaighdeán Náisiúnta na Stát AontaitheRís/NFPA 70Deir "Cód Náisiúnta Leictreach" (NEC) go soiléir go gcaithfidh seoltóirí agus trealamh i gciorcaid fochórais PV, ciorcaid aschuir PV, ciorcaid aschuir inbhéartaithe, agus ciorcaid ceallraí stórála fuinnimh riachtanais na gclásal seolta agus clásail cosanta trealaimh a chomhlíonadh. Ina theannta sin, glacann an tSín an caighdeán IEC coibhéiseachGB/T 16895.32-2021, a ordaíonn, faoi choinníollacha caighdeánacha tástála, nuair a bhíonn cumas iompair reatha an chábla cothrom le nó níos mó ná 1.25 uair is féidir neamhaird a dhéanamh ar chosaint ró-ualaigh, ach moltar freisin fiúsanna a roghnú i gcomhar le treoracha táirge sonracha an déantóra.

D'fhorbair IEC anCaighdeán IEC 60269-6Go sonrach le haghaidh fiúsanna cosanta córais fhótavoltach, a ordaíonn go soiléir riachtanais feidhmíochta fiúsanna fótavoltacha, mar shampla a bheith in ann sruthanna gearra ciorcaid leanúnacha a sheasamh agus buille go tapa. Ag an am céanna, sonraíocht theicniúil OLÁbhar 2529Soláthraíonn sé treoir thábhachtach maidir le fiúsanna ísealvoltais i gcórais fhótavoltacha. Tá an dá cheann beagán difriúil i ríomh an tsrutha reatha agus úsáid na gcomhéifeachtaí ceartúcháin teochta.

Breithnithe Roghnúcháin Fuse

Agus fiúsanna á roghnú i gcórais fhótavoltacha, ba cheart na táscairí seo a leanas a dhíriú ar:

Voltas Rátáilte: Ní mór don voltas rátáilte den fhiús an voltas ciorcaid oscailte uasta (VOC) a fhéadfaidh an córas a bhaint amach. Go háirithe i gceantair fhuar, ba cheart machnamh a dhéanamh ar luach ceartúcháin voltais an chuaird oscailte an phainéil fhótavoltaigh ag an teocht chomhthimpeallach is ísle.

Reatha Rátáilte: I gcás fiúsanna atá ceangailte i sraith le painéil fhótavoltacha, is iondúil go dteastaíonn an sruth rátáilte in≥1.56 ISC (is é ISC an sruth ciorcaid ghearr) de ghnáth). Déantar an caighdeán IEC a athbhreithniú go INS1.42 ISC, agus tá caighdeán OL na SA IN ≥1.35 ISC. Ní mór é a roghnú i gcomhar leis an timpeallacht iarratais iarbhír.

Cumas Breaking: Ba chóir go mbeadh cumas briste an fhiús leordhóthanach chun déileáil leis an mbuaic reatha ciorcaid ghearr agus an trealamh a chosaint ó dhamáiste.

Inoiriúnaitheacht chomhshaoil: I gcás suiteáil ardteochta nó dhlúth, ba cheart an luach rátáilte a laghdú go cuí de réir mholtaí an mhonaróra Fuse chun oibriú fadtéarmach cobhsaí a chinntiú.

Deireadh

Ní hamháin gur bealach riachtanach é suiteáil fiúsanna DC in eagair fhótavoltacha chun trealamh a chosaint agus éifeachtúlacht giniúna cumhachta a fheabhsú, ach freisin beart tábhachtach chun oibriú sábháilte an chórais iomláin a chinntiú. Éilíonn roghnú réasúnach fiúsanna breithniú cuimsitheach ar fhachtóirí amhail timpeallacht oibre na bpainéal fótavoltach, an chuaird ghearr-chuaird, an voltas ciorcaid oscailte, etc. chun iontaofacht agus geilleagar fadtéarmach an chórais a chinntiú.

Mar shampla, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Nasc Fuse PY Gréineis1500VDC 30A 10x85mm Nasc Fuse PV Gréineis1500VDC 630A 3L Cineál Bolt Nasc Fiús PV GréineBaineadh úsáid fhorleathan as fiúsanna fótavoltacha i bpríomh -shuíomhanna cosanta caibinéid nasctha fótavoltacha. Le feidhmíocht den scoth agus deimhniú ardchaighdeáin, soláthraíonn na fiúsanna seo réitigh chobhsaí agus iontaofa do thionscadail giniúna cumhachta fótavoltacha, ag cuidiú leis an gcóras oibriú go héifeachtach.
